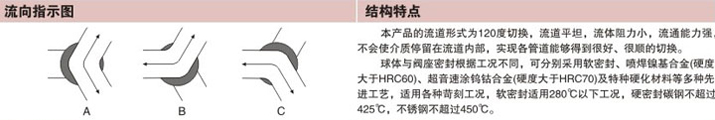

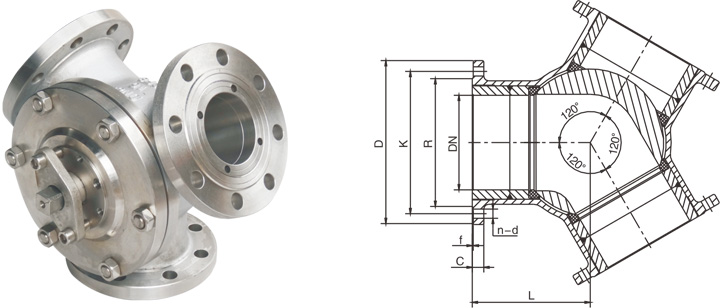

Y型120度三通換向球閥結構特點：
本產品的流道形式為120°切換，流道平坦、流體阻力小、流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好的、很順的切換。
球體和閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金（硬度＞HRC60）、超音速塗鎢鈷合金（硬度＞HCR70）及特種硬化材料等多種先進工藝，適用各種苛刻工況，軟密封適用280℃以下工況，硬密封碳鋼不超過425℃，不鏽鋼不超過450℃。

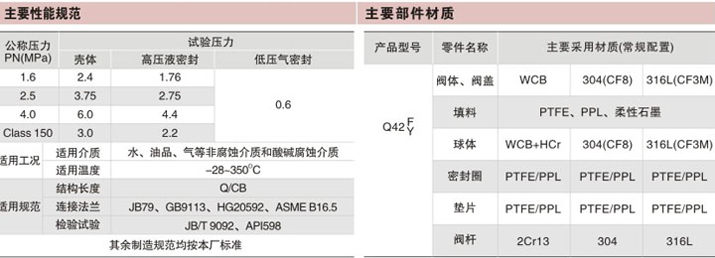

Y型120度三通換向球閥主要性能規範：
|
公稱壓力 PN（MPa） |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓氣密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
Class 150 |
3.0 |
2.2 |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
使用溫度 |
-28~350℃ |
||
|
適用規範 |
結構長度 |
Q/CB |
|
|
連接法蘭 |
JB79、GB9113、HG20592、ASME B16.5 |
||
|
檢驗試驗 |
JB/T 9092、API598 |
||
